Kapalı Otoparklar İçin Güvenli ve Kontrollü Hava Tahliyesi
Otopark havalandırma sistemleri; kapalı ve yer altı otoparklarında araçlardan yayılan egzoz gazlarını, ısıyı, dumanı ve kirli havayı ortamdan uzaklaştırmak amacıyla kullanılan mekanik havalandırma çözümleridir.
Kapalı otoparklarda doğal hava dolaşımı çoğu zaman yeterli olmadığı için kirli havanın kontrollü biçimde tahliye edilmesi ve uygun noktalardan temiz hava sağlanması gerekir. Sistem; otoparkın büyüklüğüne, kat sayısına, araç kapasitesine, tavan yüksekliğine, kolon yerleşimine, giriş-çıkış noktalarına ve yangın senaryosuna göre projelendirilmelidir.
Neksa Havalandırma olarak Antalya ve çevresinde kapalı otopark havalandırma sistemleri için keşif, projelendirme, kanal imalatı, jet fan uygulaması, egzoz fanı montajı, sensör entegrasyonu ve devreye alma hizmetleri sunuyoruz.
Otopark Havalandırma Sistemi Nedir?
Otopark havalandırma sistemi, araç egzozlarından kaynaklanan kirleticilerin kapalı ortamda birikmesini önlemeye yardımcı olan mekanik hava dolaşım sistemidir.
Sistem temel olarak kirli havayı otoparkın belirli noktalarından toplar ve şaft, kanal veya egzoz fanları aracılığıyla dış ortama taşır. Aynı zamanda tahliye edilen havanın yerine kontrollü biçimde taze hava alınmasını sağlar.
Otopark havalandırmasının temel amaçları şunlardır:
- Araç egzoz gazlarının ortamdan uzaklaştırılması
- Karbonmonoksit ve azot dioksit birikiminin kontrol edilmesi
- Otopark içinde hava dolaşımının sağlanması
- Hareketsiz ve kirli hava bölgelerinin azaltılması
- Yangın sırasında oluşabilecek dumanın kontrol edilmesine destek olunması
- Kullanıcılar ve çalışanlar için daha güvenli bir ortam oluşturulması
ASHRAE standartları, kabul edilebilir iç hava kalitesinin sağlanması amacıyla minimum havalandırma oranları ve kirletici kontrolüne ilişkin tasarım esasları tanımlar. Kapalı otoparkların bitişik kullanım alanlarından ayrılması ve kirli havanın diğer mahallere taşınmasının sınırlandırılması da havalandırma tasarımının önemli unsurlarındandır.
Kapalı Otoparklarda Hangi Gazlar Oluşur?
Araçların çalışması, hareket etmesi ve rölantide beklemesi sırasında farklı kirleticiler ortaya çıkabilir.
Karbonmonoksit
Karbonmonoksit, yanma sonucunda oluşabilen renksiz ve kokusuz bir gazdır. Ortamda bulunduğunun insanlar tarafından doğrudan fark edilmesi zordur. Bu nedenle kapalı otoparklarda yalnızca kokuya veya kullanıcı algısına dayalı kontrol yeterli değildir.
Azot dioksit
Özellikle dizel araçların egzozlarından kaynaklanabilen azot oksitlerin önemli bileşenlerinden biridir. Otoparkın kullanım yoğunluğuna ve araç tiplerine bağlı olarak izlenmesi gerekebilir.
NFPA’nın otopark yapılarıyla ilgili güncel teknik çalışmaları, kapalı otoparklarda karbonmonoksit ve azot dioksit algılamasının önemini ayrıca ele almaktadır.
Partikül ve egzoz dumanı
Dizel araçlardan, lastiklerden, frenlerden ve zeminde biriken kirlerden kaynaklanan partiküller ortam havasına karışabilir.
Yakıt ve yağ buharları
Araçlardan veya teknik alanlardan kaynaklanan yakıt, yağ ve kimyasal buharlar otopark içinde kokuya ve hava kalitesinin bozulmasına neden olabilir.
Isı
Araç motorları, egzoz sistemleri, aydınlatma ve teknik ekipmanlar otopark içerisindeki ısı yükünü artırabilir.
Otopark Havalandırma Sistemleri Nerelerde Kullanılır?
Otopark havalandırma çözümleri farklı büyüklükteki kapalı araç alanlarında uygulanabilir.
Başlıca kullanım alanları:
- Apartman ve site otoparkları
- Alışveriş merkezi otoparkları
- Otel otoparkları
- Hastane otoparkları
- İş merkezi otoparkları
- Havalimanı otoparkları
- Kamu binası otoparkları
- Fabrika ve üretim tesisi otoparkları
- Rezidans ve toplu konut projeleri
- Çok katlı yer altı otoparkları
- Araç bakım ve servis alanları
- Kapalı yükleme ve boşaltma alanları
Her kullanım alanının araç yoğunluğu, çalışma süresi, kullanıcı profili ve yapısal özellikleri farklıdır. Bu nedenle sistem kapasitesi ve kontrol senaryosu projeye özel belirlenmelidir.
Otopark Havalandırma Sistemi Türleri
Kanallı otopark havalandırma sistemi
Kanallı sistemlerde kirli hava, otoparkın belirli bölgelerindeki menfezlerden alınarak hava kanalları üzerinden egzoz fanlarına taşınır.
Bu sistemde genellikle:
- Egzoz kanalları
- Taze hava kanalları
- Emiş menfezleri
- Üfleme menfezleri
- Şaft bağlantıları
- Egzoz fanları
- Taze hava fanları
- Yangın damperleri
- Susturucular
kullanılır.
Kanallı sistemler, hava toplama noktalarının doğrudan belirlenebilmesini sağlar. Ancak büyük otoparklarda geniş kanal kesitleri tavan yüksekliğini etkileyebilir ve diğer mekanik tesisatlarla koordinasyon gerektirir.
Jet fanlı otopark havalandırma sistemi
Jet fan sistemleri, geniş hava kanalları yerine otopark tavanına yerleştirilen yüksek hızlı fanlarla hava hareketi oluşturur.
Jet fanlar kirli havayı doğrudan dışarı atmak yerine, havayı ana egzoz noktalarına doğru yönlendirir. Kirli hava daha sonra egzoz şaftları ve ana fanlar aracılığıyla dış ortama tahliye edilir.
Jet fanlı sistemlerin başlıca kullanım alanları:
- Büyük kapalı otoparklar
- Çok katlı yer altı otoparkları
- Kanal güzergâhının sınırlı olduğu projeler
- Tavan yüksekliğinin korunması gereken alanlar
- Duman kontrolünün havalandırmayla birlikte planlandığı yapılar
Karma sistemler
Bazı projelerde kanal, jet fan, şaft ve doğal hava açıklıkları birlikte kullanılabilir. Sistem seçimi otoparkın geometrisine ve performans analizine göre yapılır.
Jet Fan Sistemi Nasıl Çalışır?
Jet fanlar, bir yönde yüksek hızlı hava akımı oluşturarak çevredeki havayı da hareket ettirir. Bu etki sayesinde otopark içerisindeki kirli havanın belirlenen egzoz şaftlarına doğru taşınması hedeflenir.
Sistem genel olarak şu şekilde çalışır:
- CO veya NO₂ sensörleri ortamı izler.
- Kirletici seviyesi belirlenen çalışma değerine ulaştığında otomasyon sistemi devreye girer.
- İlgili bölgedeki jet fanlar çalıştırılır.
- Kirli hava egzoz şaftlarına doğru yönlendirilir.
- Ana egzoz fanları kirli havayı dışarı atar.
- Taze hava açıklıklardan veya besleme fanlarından ortama alınır.
- Değerler normale düştüğünde fanlar düşük kademeye geçer veya durur.
Bu yöntemle bütün fanların sürekli tam kapasite çalışması yerine, ihtiyaç durumuna göre kontrollü işletme yapılabilir.
ASHRAE’nin enerji standardı dokümanlarında, otopark havalandırma fanlarının karbonmonoksit seviyesine göre kademelendirilmesi veya hava debisinin modüle edilmesi enerji kontrol yaklaşımı olarak yer almaktadır.
Otopark Havalandırma Sistemi Bileşenleri
Jet fanlar
Otopark içerisindeki hava hareketini sağlayarak kirli havayı egzoz noktalarına yönlendirir.
Jet fan seçiminde:
- İtme kuvveti
- Hava debisi
- Montaj yüksekliği
- Ses seviyesi
- Yangın dayanımı
- Fan yönü
- Bölge yerleşimi
dikkate alınmalıdır.

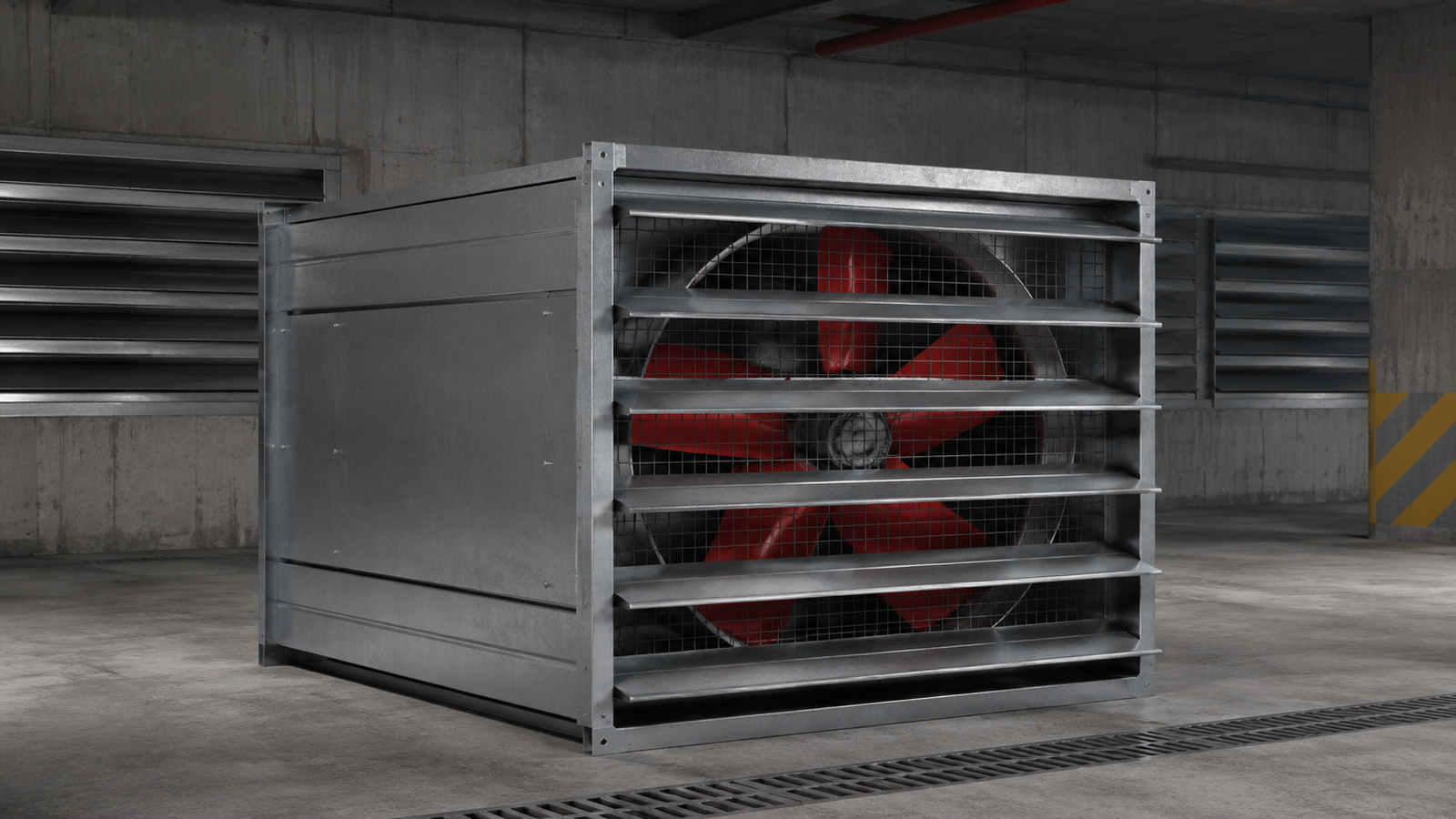

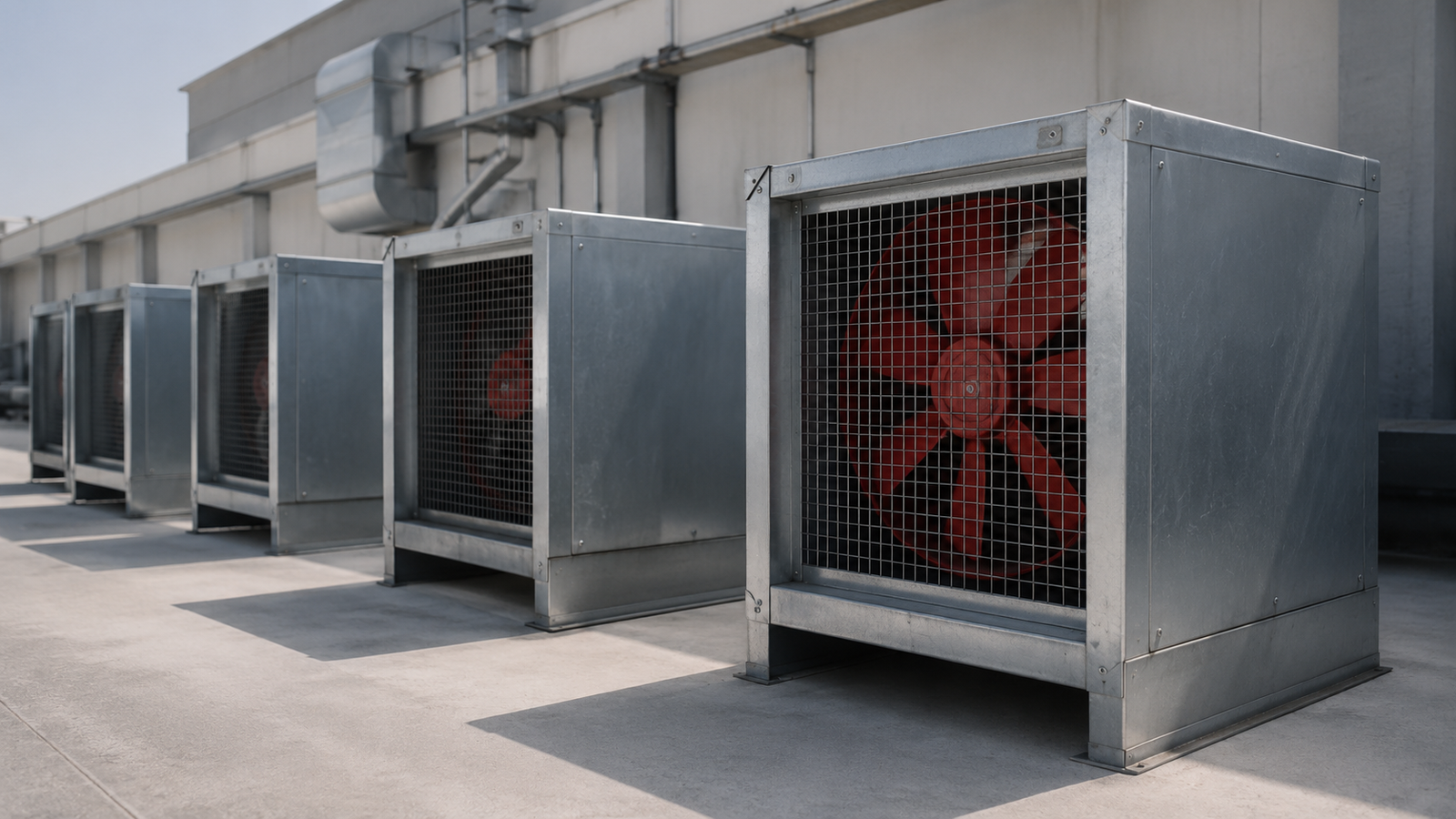

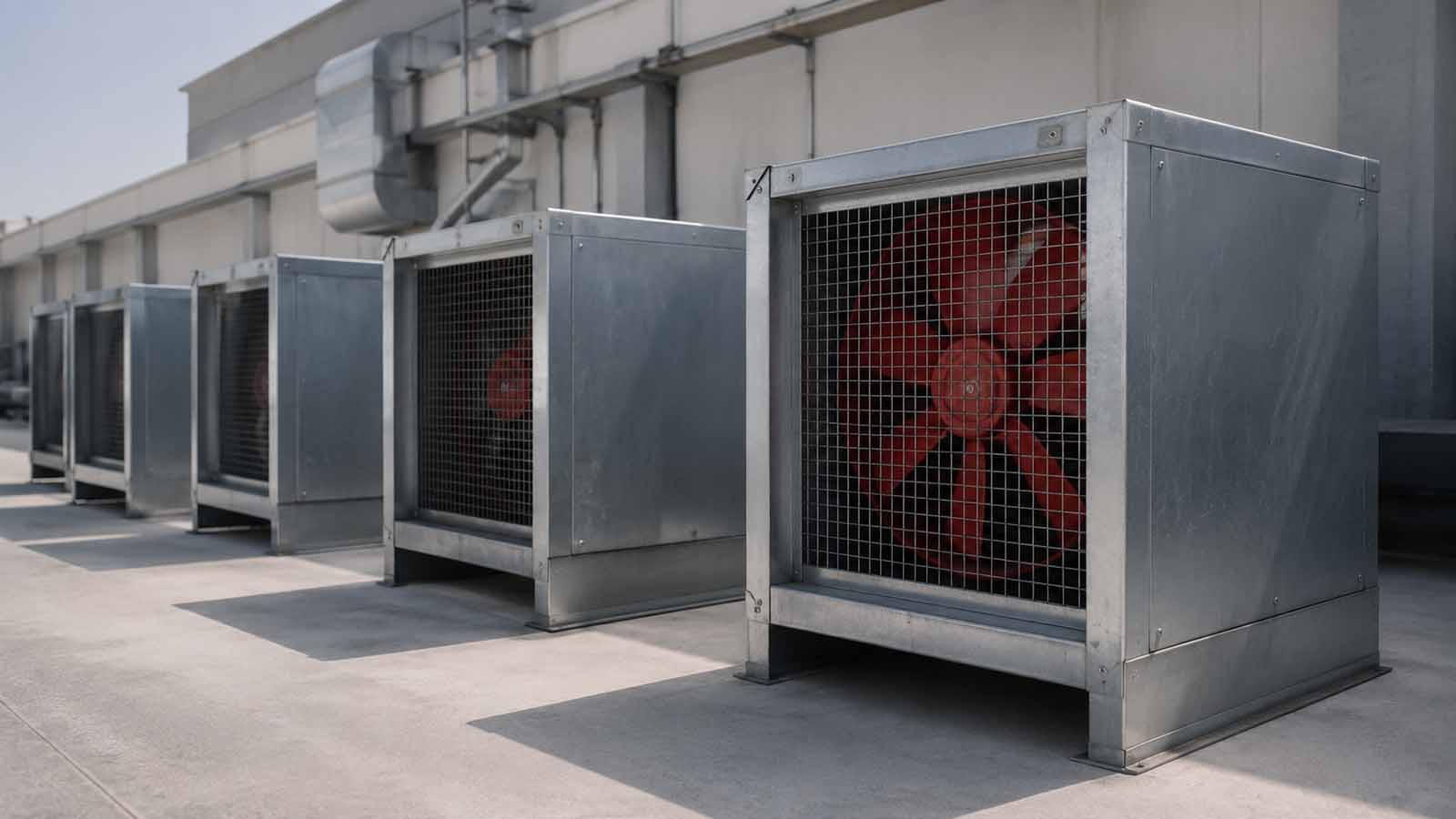

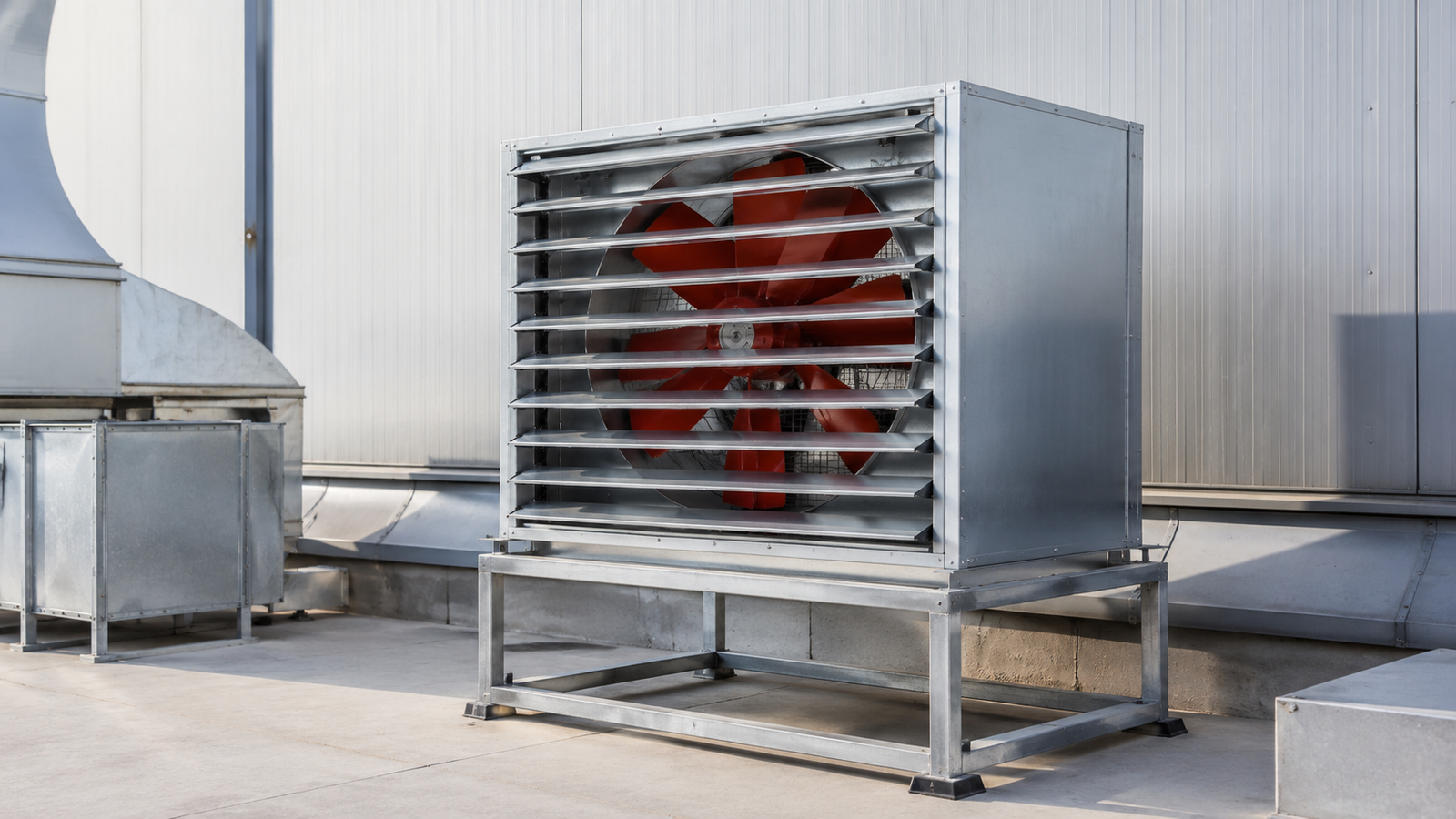

Ana egzoz fanları
Kirli havanın egzoz şaftı veya kanal sistemi üzerinden dış ortama atılmasını sağlar.
Fan kapasitesi belirlenirken toplam hava debisi, kanal basınç kayıpları, şaft yapısı, susturucu ve damper kayıpları hesaba katılır.
Taze hava fanları
Doğal açıklıkların yeterli olmadığı projelerde otoparka mekanik olarak temiz hava verilmesini sağlar.
Taze hava, kirli havanın egzoz noktalarına doğru hareketini destekleyecek biçimde dağıtılmalıdır.
Karbonmonoksit sensörleri
Otopark içerisindeki karbonmonoksit yoğunluğunu ölçerek fanların otomatik çalışmasını sağlar.
Sensörler:
- Araç trafiğinin yoğun olduğu bölgelere
- Rampa yakınlarına
- Hava hareketinin zayıf olduğu noktalara
- Geniş otoparklarda farklı kontrol bölgelerine
uygun şekilde yerleştirilmelidir.
Azot dioksit sensörleri
Dizel araç yoğunluğunun yüksek olduğu alanlarda azot dioksit seviyelerinin izlenmesi amacıyla kullanılabilir.
Kontrol panosu
Sensörlerden gelen verileri işler ve fanların çalışma kademelerini yönetir.
Kontrol panosunda:
- Otomatik çalışma
- Manuel çalışma
- Fan arıza bilgisi
- Sensör alarmı
- Yangın senaryosu
- Bina otomasyon sistemi bağlantısı
- Frekans konvertörü kontrolü
gibi özellikler bulunabilir.
Frekans konvertörleri
Fan motorlarının ihtiyaca göre farklı hızlarda çalışmasını sağlar. Böylece düşük araç yoğunluğunda fanların tam kapasite çalışması önlenebilir.
Duman damperleri ve yangın damperleri
Yangın senaryosuna göre kanal veya şaft içerisindeki hava akışını yönlendirmek, belirli bölümleri ayırmak veya duman geçişini kontrol etmek amacıyla kullanılır.
Hava kanalları
Kanallı sistemlerde kirli ve temiz havanın taşınmasını sağlar. Kanal kesitleri ve güzergâhları gerekli hava debisine göre hesaplanır.
Susturucular
Fan ve yüksek hızlı hava hareketinden kaynaklanan sesin azaltılmasına yardımcı olur.
CO Sensörlü Otopark Havalandırma
CO sensörlü havalandırma sistemlerinde fanlar sabit zaman programına göre değil, ortamda ölçülen gaz seviyelerine göre çalıştırılır.
Bu kontrol yöntemi:
- Gereksiz fan çalışmasını azaltabilir
- Enerji tüketimini düşürebilir
- Fan motorlarının çalışma süresini sınırlandırabilir
- Farklı otopark bölgelerinin ayrı kontrol edilmesini sağlayabilir
- Yüksek gaz seviyelerinde alarm üretilebilir
- Bina otomasyon sistemine bilgi aktarabilir
Sensör kontrollü sistemde tek bir ölçüm noktası yerine otoparkın büyüklüğüne ve geometrisine uygun sayıda sensör kullanılmalıdır.
Sensörlerin doğru çalışması için periyodik kontrol ve kalibrasyon yapılması gerekir.
Yangın ve Duman Kontrolü
Otopark havalandırma sistemi ile yangın duman kontrol sistemi aynı ekipmanları paylaşabilir; ancak iki sistemin çalışma amacı ve senaryosu farklıdır.
Normal kullanım sırasında sistemin amacı araç egzozlarının kontrol edilmesidir. Yangın sırasında ise amaç:
- Dumanın belirlenen yönde hareket ettirilmesi
- Kaçış yollarının mümkün olduğunca korunması
- İtfaiye müdahalesinin desteklenmesi
- Dumanın diğer katlara veya hacimlere yayılmasının sınırlandırılması
- Belirli bölgelerde görüş koşullarının desteklenmesi
olabilir.
Yangın senaryosunda jet fanların, egzoz fanlarının, damperlerin ve taze hava sisteminin hangi sırayla çalışacağı proje aşamasında belirlenmelidir.
NFPA 88A, otopark yapılarının yangın güvenliği ve havalandırılmasıyla ilişkili diğer yangın standartlarıyla birlikte ele alınmasını öngören temel standartlardan biridir.
CFD Analizi Nedir?
CFD, yani hesaplamalı akışkanlar dinamiği analizi; otopark içerisindeki hava, egzoz gazı ve duman hareketlerinin bilgisayar ortamında incelenmesidir.
Özellikle jet fanlı sistemlerde CFD analiziyle:
- Hava akış yönleri
- Durgun hava bölgeleri
- Jet fan yerleşimleri
- Egzoz şaftlarının etkisi
- Taze hava girişlerinin dağılımı
- Kirletici yoğunlukları
- Yangın sırasında duman hareketi
- Tahliye süresi
- Görüş mesafesi
- Sıcaklık dağılımı
değerlendirilebilir.
CFD analizi, yalnızca görsel bir sunum olarak değil, fan yerleşiminin ve kontrol senaryosunun doğrulanmasına yardımcı olan mühendislik çalışması olarak kullanılmalıdır. Kapalı otoparklarda karbonmonoksit yayılımı ve havalandırma etkinliğinin performans tabanlı modellemeyle incelenmesi ASHRAE teknik çalışmalarında da ele alınmıştır.
Otopark Havalandırma Projelendirmesi
Otopark havalandırma sistemi tasarlanırken yalnızca otoparkın toplam alanı dikkate alınmamalıdır.
Projelendirmede şu unsurlar değerlendirilir:
- Otoparkın toplam alanı
- Kat sayısı
- Tavan yüksekliği
- Araç kapasitesi
- Günlük araç giriş-çıkış yoğunluğu
- Rampa konumları
- Kolon ve kiriş yerleşimi
- Şaft konumları
- Doğal hava açıklıkları
- Komşu kullanım alanları
- Elektrikli ve içten yanmalı araç dağılımı
- Araçların rölantide kalma süresi
- Fan montaj noktaları
- Ses sınırları
- Yangın bölmeleri
- Kaçış yolları
- Sprinkler ve diğer mekanik tesisatlar
- Elektrik ve otomasyon altyapısı
- Bakım erişimi
Sistem, hem normal havalandırma hem de varsa yangın senaryosu açısından bütün olarak değerlendirilmelidir.
Fan Kapasitesi Nasıl Belirlenir?
Fan kapasitesi, otoparkın yalnızca metrekaresine göre seçilmemelidir.
Hesaplamada:
- Gerekli toplam hava debisi
- Otopark hacmi
- Araç emisyon yükü
- Kullanım yoğunluğu
- Hava değişim ihtiyacı
- Kanal ve şaft basınç kaybı
- Menfez kayıpları
- Damper ve susturucu kayıpları
- Taze hava giriş koşulları
- Egzoz çıkış noktası
dikkate alınmalıdır.
Kanallı sistemlerde statik basınç hesabı önem taşırken jet fanlı sistemlerde fanın itme kuvveti, yerleşimi ve hava akış yönü ön plana çıkar.
Otopark Havalandırma Sistemlerinin Avantajları
Egzoz gazlarının kontrolü
Araçlardan kaynaklanan kirleticilerin kapalı ortamda birikmesini azaltmaya yardımcı olur.
Sensörlü otomatik çalışma
Fanlar yalnızca ihtiyaç olduğunda veya kademeli olarak çalıştırılabilir.
Enerji verimliliği
Frekans kontrollü fanlar ve bölgesel otomasyon, sabit tam kapasite çalışmaya göre enerji kullanımını azaltabilir.
Hava dolaşımı
Otopark içerisindeki durgun ve kirli hava bölgelerinin azaltılmasına yardımcı olur.
Yangın senaryosuyla entegrasyon
Uygun tasarımda sistem bileşenleri duman kontrol senaryosunun bir parçası olarak kullanılabilir.
Bina otomasyonuyla bağlantı
Fan çalışma bilgileri, gaz seviyeleri ve arıza alarmları merkezi sistemden takip edilebilir.
Tavan yüksekliğinin korunması
Jet fanlı sistemlerde büyük hava kanallarının azaltılması, kullanılabilir tavan yüksekliği açısından avantaj sağlayabilir.
Montaj Süreci
Neksa Havalandırma tarafından yürütülen otopark havalandırma uygulaması genel olarak şu aşamalardan oluşur:
1. Saha keşfi
Otopark geometrisi, araç kapasitesi, şaftlar, rampalar, kolonlar ve tesisat güzergâhları incelenir.
2. İhtiyaç analizi
Normal havalandırma, gaz algılama ve yangın senaryosuna ilişkin proje ihtiyaçları belirlenir.
3. Hava debisi ve basınç hesapları
Ana fanların kapasitesi, hava kanalları ve sistem kayıpları hesaplanır.
4. Fan ve sensör yerleşimi
Jet fanlar, CO sensörleri, egzoz fanları ve taze hava noktaları projeye yerleştirilir.
5. Kanal ve ekipman imalatı
Gerekli kanallar, bağlantı parçaları, konsollar ve şaft geçişleri hazırlanır.
6. Mekanik montaj
Fanlar, kanallar, damperler, menfezler ve askı sistemleri monte edilir.
7. Elektrik ve otomasyon bağlantıları
Fan panoları, sensörler, frekans konvertörleri ve yangın alarm bağlantıları tamamlanır.
8. Test ve devreye alma
Fan yönleri, çalışma kademeleri, sensör değerleri, alarm senaryoları ve otomasyon bağlantıları kontrol edilir.
Bakım ve Periyodik Kontrol
Otopark havalandırma sistemlerinin güvenilir çalışması için düzenli bakım yapılmalıdır.
Bakım kapsamında:
- Fan kanatlarının temizliği
- Motor ve yatak kontrolü
- Titreşim kontrolü
- Kayış ve kasnak kontrolü
- Elektrik bağlantılarının kontrolü
- Fan yönünün kontrolü
- Frekans konvertörü kontrolü
- CO ve NO₂ sensörü testi
- Sensör kalibrasyonu
- Damper çalışma kontrolü
- Kanal ve menfez temizliği
- Kontrol panosu testleri
- Yangın senaryosu testi
- Bina otomasyon bağlantısı kontrolü
yapılabilir.
Otopark içerisindeki toz ve egzoz kalıntıları fan kanatlarında birikerek performansı düşürebilir ve titreşime neden olabilir. Sensörler ise zamanla ölçüm sapması gösterebileceği için üretici talimatlarına göre kontrol edilmelidir.
Otopark Havalandırmasında Yapılan Hatalar
- Fanların yalnızca otopark alanına göre seçilmesi
- Hava akış yönünün planlanmaması
- Ölü hava bölgelerinin dikkate alınmaması
- Jet fanların kolon veya kiriş arkasına yerleştirilmesi
- Egzoz ve taze hava noktalarının birbirine çok yakın olması
- Yetersiz sayıda sensör kullanılması
- Sensörlerin yanlış yükseklikte veya yanlış bölgede konumlandırılması
- Yangın senaryosunun normal havalandırmadan ayrı planlanmaması
- Fan ses seviyesinin dikkate alınmaması
- Bakım için erişim alanı bırakılmaması
- Kanal ve şaft basınç kayıplarının hesaplanmaması
- Otomasyon sisteminin test edilmeden devreye alınması
Bu hatalar yüksek enerji tüketimine, yetersiz gaz tahliyesine, gürültüye veya sistemin belirli bölgelerde etkisiz kalmasına neden olabilir.
Neden Neksa Havalandırma?
Neksa Havalandırma olarak otopark havalandırma projelerinde keşiften devreye almaya kadar bütün süreci yönetiyoruz.
Hizmet kapsamımız:
- Otopark saha keşfi
- Mekanik havalandırma projelendirmesi
- Jet fan yerleşimi
- Egzoz ve taze hava fanı seçimi
- Hava kanalı imalatı
- Şaft bağlantıları
- CO ve NO₂ sensör sistemleri
- Kontrol panosu ve otomasyon
- Frekans konvertörlü fan kontrolü
- Yangın senaryosu entegrasyonu
- Montaj ve devreye alma
- Bakım ve teknik destek
Her projeyi otoparkın mimari yapısına, araç yoğunluğuna ve kullanım koşullarına göre özel olarak değerlendiriyoruz.
Antalya Otopark Havalandırma Sistemleri
Neksa Havalandırma olarak Antalya’da kapalı otopark havalandırma, jet fan sistemi, CO sensörlü otopark havalandırması, egzoz fanı ve duman tahliye sistemleri uyguluyoruz.
Apartman, site, otel, hastane, alışveriş merkezi, iş merkezi ve endüstriyel tesis otoparkları için projeye özel çözümler hazırlıyoruz.
Yeni kurulacak sistemlerin yanı sıra mevcut otopark havalandırma sistemlerinin kapasite kontrolü, fan değişimi, sensör yenilemesi, kanal düzenlemesi ve otomasyon iyileştirmesi için de hizmet sunuyoruz.
Otopark havalandırma sistemi hakkında bilgi almak, keşif talep etmek veya işletmenize özel fiyat teklifi almak için Neksa Havalandırma ile iletişime geçebilirsiniz.
Neksa Havalandırma
Telefon: +90 545 620 32 11
