Havalandırma Sistemleri

Ticari ve Endüstriyel Alanlar İçin Temiz Hava ve Egzoz Çözümleri

Havalandırma sistemleri; kapalı alanlardaki kirli, sıcak, nemli veya kokulu havanın uzaklaştırılmasını ve ihtiyaç duyulan temiz havanın kontrollü biçimde ortama ulaştırılmasını sağlayan mekanik sistemlerdir.

Doğru tasarlanmış bir havalandırma sistemi yalnızca fan ve hava kanalından oluşmaz. Alanın kullanım amacı, kişi sayısı, üretim süreci, ısı ve nem yükü, oluşan kirleticiler, çalışma süresi, hava debisi, kanal basınç kayıpları ve taze hava ihtiyacı birlikte değerlendirilmelidir.

Neksa Havalandırma olarak Antalya ve çevresinde fabrika, atölye, restoran, otel, ofis, mağaza, depo, otopark ve üretim tesisleri için keşif, projelendirme, kanal imalatı, fan montajı, filtreleme, otomasyon ve devreye alma hizmetleri sunuyoruz.

Havalandırma Sistemi Nedir?

Havalandırma sistemi, bir ortamdaki kullanılmış havayı uzaklaştırarak yerine temiz hava sağlayan hava değişim sistemidir.

Sistemin temel amaçları şunlardır:

• Ortamdaki kirli havayı tahliye etmek
• Dış ortamdan temiz hava sağlamak
• Koku, duman, toz ve buhar birikimini azaltmak
• Fazla ısı ve nemi uzaklaştırmak
• Çalışma alanında kontrollü hava dolaşımı oluşturmak
• Kirleticilerin diğer mahallere yayılmasını sınırlandırmak
• İç ortam hava kalitesini desteklemek

ASHRAE Standard 62.1, ticari ve kurumsal yapılarda kabul edilebilir iç hava kalitesi için asgari havalandırma oranlarıyla diğer tasarım önlemlerini belirleyen temel standartlardan biridir. Ancak her proje; kullanım türüne, kişi yoğunluğuna ve kirletici kaynaklarına göre ayrıca değerlendirilmelidir.

Havalandırma Sistemi Nasıl Çalışır?

Havalandırma sisteminin çalışma biçimi projeye göre değişmekle birlikte genel süreç şöyledir:

1. Dış ortam havası uygun bir hava alma noktasından sisteme alınır.
2. Temiz hava gerekiyorsa filtrelerden geçirilir.
3. Fan ve hava kanalları aracılığıyla kullanım alanlarına dağıtılır.
4. Ortamda oluşan kirli hava egzoz menfezlerinden veya lokal emiş noktalarından alınır.
5. Kirli hava, kanal hattı üzerinden dış ortama veya filtre ünitesine taşınır.
6. Toz, yağ, duman ya da koku bulunuyorsa uygun arıtma ekipmanından geçirilir.
7. Hava, çevredeki pencere ve temiz hava girişlerini etkilemeyecek uygun bir noktadan tahliye edilir.

Sistemin dengeli çalışması için içeri verilen hava ile dışarı atılan hava miktarları birlikte hesaplanmalıdır.

Havalandırma Sistemleri Neden Gereklidir?

Kapalı alanlarda insanlar, makineler, üretim işlemleri ve pişirme ekipmanları nedeniyle zamanla:

• Karbondioksit
• Isı
• Nem
• Koku
• Toz
• Duman
• Yağ buharı
• Kimyasal buhar
• Kaynak dumanı
• Yanma gazları

birikebilir.

Doğal hava hareketinin yeterli olmadığı yapılarda bu kirleticilerin kontrolü için mekanik havalandırma gerekir. Kullanılacak havalandırma yöntemi binanın özelliklerine ve yapılan faaliyete göre seçilmelidir; her iş yeri için tek tip bir çözüm bulunmaz.

Havalandırma Sistemlerinin Kullanım Alanları

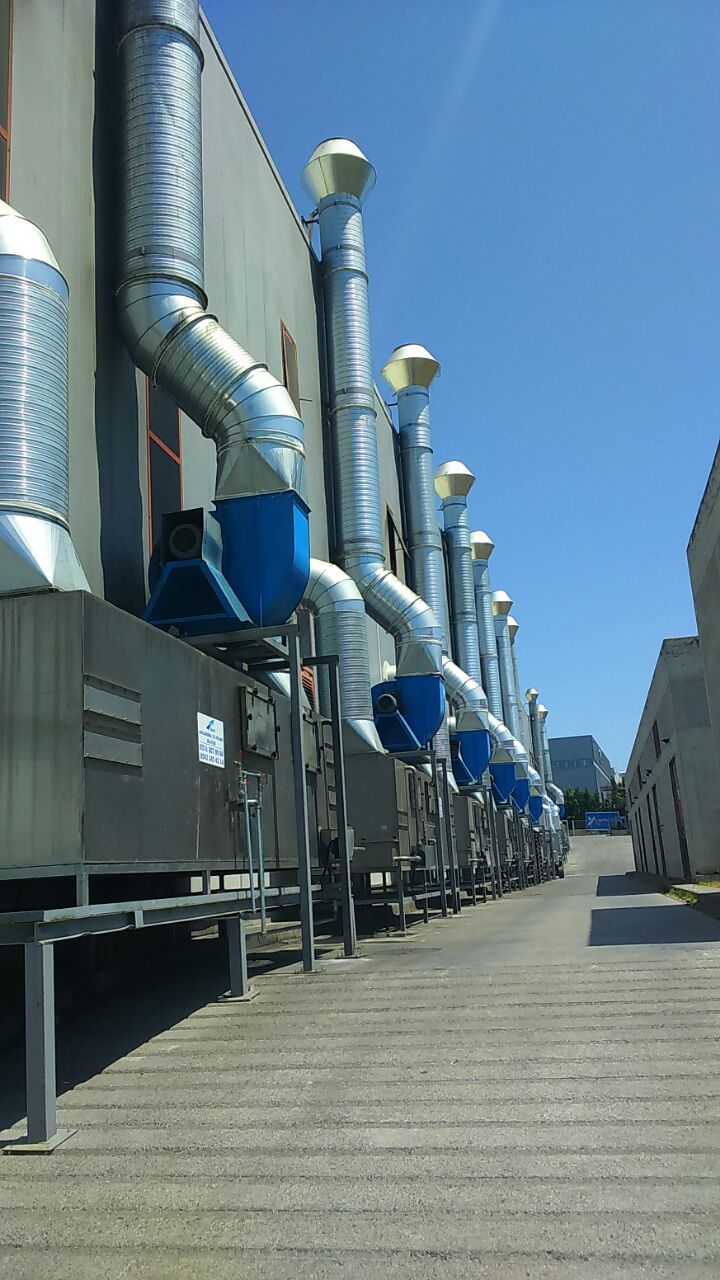

Fabrika ve üretim tesisleri

Üretim sırasında oluşan sıcak hava, toz, duman, buhar ve proses kokularının tahliyesinde kullanılır.

Uygulamaya göre:

• Genel ortam havalandırması
• Makine üstü lokal emiş
• Çatı tipi egzoz sistemi
• Toz toplama sistemi
• Kaynak dumanı emişi
• Sıcak hava tahliyesi
• Filtreli geri dönüş sistemi

kurulabilir.

Atölyeler

Metal, ahşap, plastik, mermer, boya ve bakım atölyelerinde oluşan kirleticilerin kontrolü için genel havalandırma ile lokal emiş sistemleri birlikte kullanılabilir.

Restoran ve endüstriyel mutfaklar

Davlumbaz altında oluşan yağlı hava, duman, sıcaklık ve yemek kokularının tahliyesini sağlar. Egzoz edilen havanın yerine yeterli taze hava sağlanması gerekir.

Otel ve turistik tesisler

Otel odaları, lobiler, restoranlar, mutfaklar, çamaşırhaneler, teknik odalar ve ortak alanlar için farklı havalandırma çözümleri uygulanabilir.

Ofis ve iş merkezleri

Çalışma alanlarına temiz hava sağlamak ve kullanılmış havayı uzaklaştırmak amacıyla merkezi veya bölgesel sistemler kullanılabilir.

Mağaza ve alışveriş alanları

Müşteri yoğunluğuna, mağaza büyüklüğüne ve kullanım süresine göre taze hava ve egzoz sistemleri kurulur.

Otoparklar

Araç egzozlarından kaynaklanan karbonmonoksit, azot dioksit ve kirli havanın tahliyesi için kanallı veya jet fanlı sistemler uygulanabilir.

Depolar

Depolanan ürünlerin özelliklerine göre sıcaklık, nem, koku veya gaz birikiminin kontrolü amacıyla doğal ya da mekanik havalandırma kullanılabilir.

Hastane ve sağlık tesisleri

Kullanım alanlarına göre hava akış yönü, filtrasyon, basınç farkı ve hijyen şartları daha hassas biçimde projelendirilir.

Spor salonları

Kişi yoğunluğu, nem, ter kokusu ve ısı yükünün kontrol edilmesi için taze hava ve egzoz sistemleri uygulanabilir.

Sığınak ve teknik hacimler

Sığınaklar, jeneratör odaları, kazan daireleri, elektrik odaları ve mekanik hacimler için kullanım amacına özel havalandırma sistemleri tasarlanabilir.

Havalandırma Sistemi Türleri

Doğal havalandırma

Pencere, kapı, menfez, çatı açıklığı ve sıcaklık farkı gibi doğal etkilerle hava değişimi sağlanır.

Doğal havalandırmanın performansı:

• Rüzgâr hızına
• Rüzgâr yönüne
• İç ve dış sıcaklık farkına
• Açıklıkların konumuna
• Yapının geometrisine

bağlı olarak değişebilir.

Bu nedenle sürekli ve belirli miktarda hava değişiminin gerekli olduğu alanlarda tek başına yeterli olmayabilir.

Mekanik havalandırma

Havanın fanlar aracılığıyla kontrollü biçimde taşındığı sistemdir.

Mekanik havalandırma şu yöntemlerle uygulanabilir:

• Yalnızca egzoz
• Yalnızca taze hava
• Dengeli taze hava ve egzoz
• Isı geri kazanımlı havalandırma
• Lokal emiş
• Merkezi kanal sistemi

Egzoz havalandırma sistemi

Kirli havanın fan yardımıyla dışarı atıldığı sistemdir.

Başlıca kullanım alanları:

• Tuvaletler
• Mutfaklar
• Depolar
• Atölyeler
• Teknik odalar
• Üretim alanları
• Otoparklar

Egzoz edilen havanın yerine yeterli hava girişi sağlanmazsa mahalde aşırı negatif basınç oluşabilir ve fanın gerçek hava debisi düşebilir.

Taze hava sistemi

Dış ortam havasını filtreleyerek iç mekâna ulaştırır.

Taze hava sistemi şu bileşenleri içerebilir:

• Hava emiş panjuru
• Filtre
• Taze hava fanı
• Isıtma veya soğutma serpantini
• Susturucu
• Hava kanalı
• Menfez ve anemostad
• Damper ve otomasyon

Dengeli havalandırma sistemi

Taze hava ve egzoz fanlarının birlikte çalıştığı sistemdir. İçeri verilen ve dışarı atılan hava miktarları proje koşullarına göre dengelenir.

Dengeli sistemler:

• Kontrolsüz hava girişini azaltabilir
• Mahaller arasındaki basınç farkını düzenleyebilir
• Taze havanın daha düzenli dağıtılmasını sağlayabilir
• Isı geri kazanımına uygun altyapı sunabilir

Isı geri kazanımlı havalandırma

Egzoz edilen iç ortam havasındaki ısının bir bölümünü, iki hava akımını doğrudan karıştırmadan taze havaya aktarmayı hedefleyen sistemdir.

Isı veya enerji geri kazanımlı cihazlar, havalandırmadan kaynaklanan ısıtma ve soğutma yüklerini azaltmaya yardımcı olabilir. Sistem verimi; cihaz tipi, hava debisi, sıcaklık, nem, sızdırmazlık ve bakım koşullarına bağlıdır.

Lokal emiş havalandırması

Toz, duman, sis, gaz veya buharı ortama yayılmadan oluştuğu noktada yakalamayı amaçlayan sistemdir.

Tipik bir lokal emiş sistemi:

• Emiş davlumbazı
• Akrobat kol veya makine bağlantısı
• Hava kanalı
• Filtre ünitesi
• Fan
• Tahliye bacası

bileşenlerinden oluşur.

Lokal emiş sistemleri, tehlikeli kirleticilerin çalışanların solunum bölgesine ulaşmadan kaynağında kontrol edilmesi için kullanılır.

Genel Havalandırma ile Lokal Emiş Arasındaki Fark

Genel havalandırma, kirleticiyi temiz havayla seyreltmeyi ve ortamın tamamındaki havayı yenilemeyi amaçlar.

Lokal emiş ise kirleticiyi oluştuğu noktada yakalar.

Yüksek yoğunluklu:

• Kaynak dumanı
• Taşlama tozu
• Kimyasal buhar
• Solvent buharı
• Yağ sisi
• Üretim tozu

bulunan işlemlerde yalnızca genel ortam havalandırması yeterli olmayabilir. Bu tür kirleticiler için lokal emiş sistemi değerlendirilmelidir.

Havalandırma Sisteminin Ana Bileşenleri

Taze hava fanı

Dış ortam havasını sisteme alarak kanallar üzerinden kullanım alanlarına taşır.

Egzoz fanı

Kirli havayı mahallerden çekerek dışarı atar veya filtre ünitesine gönderir.

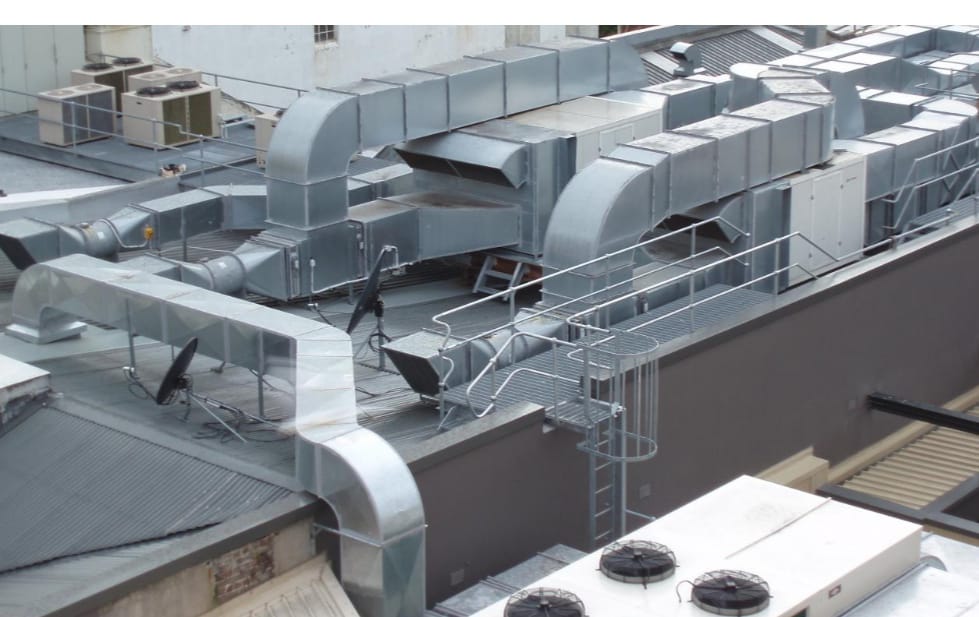

Hava kanalları

Temiz ve kirli havanın taşındığı hatlardır. Galvaniz, paslanmaz, siyah sac, yuvarlak, spiral veya dikdörtgen olarak üretilebilir.

Menfez ve anemostadlar

Havanın mahallere dağıtılmasını veya ortamdan toplanmasını sağlar.

Damperler

Kanal içerisindeki hava miktarını ve yönünü kontrol eder.

Uygulamaya göre:

• Debi ayar damperi
• Motorlu damper
• Yangın damperi
• Duman damperi
• Geri tepme damperi

kullanılabilir.

Filtreler

Dış ortam havasındaki veya egzoz havasındaki partikülleri tutmak için kullanılır.

Uygulamaya göre:

• Kaba filtre
• Panel filtre
• Torba filtre
• HEPA filtre
• Karbon filtre
• Elektrostatik filtre
• Kartuş filtre

seçilebilir.

Susturucu

Fan ve hava hareketinden kaynaklanan sesin kanal üzerinden yayılmasını azaltmaya yardımcı olur.

Isı geri kazanım cihazı

Egzoz ve taze hava akımları arasında enerji transferi sağlar.

Otomasyon sistemi

Fanların, damperlerin, sensörlerin ve filtre uyarılarının kontrolünü sağlar.

Havalandırma Fanı Nasıl Seçilir?

Fan seçiminde yalnızca motor gücü veya fan çapı dikkate alınmamalıdır.

İki temel hesap gerekir:

• Gerekli hava debisi
• Toplam sistem basınç kaybı

Basınç kaybı hesabında:

• Kanal uzunluğu
• Kanal kesiti
• Dirsekler
• Branşmanlar
• Menfezler
• Damperler
• Filtreler
• Susturucular
• Isı geri kazanım cihazı
• Baca veya tahliye hattı

birlikte değerlendirilir.

Fan, kanal sisteminin gerçek çalışma noktasına göre seçilmelidir. Aksi durumda katalogda yüksek debili görünen bir fan, sisteme bağlandığında beklenen hava miktarını sağlayamayabilir.

Hava Debisi Nasıl Belirlenir?

Gerekli hava debisi alanın yalnızca metrekaresine göre belirlenmemelidir.

Hesaplamada şu bilgiler değerlendirilir:

• Alanın kullanım amacı
• Mahal hacmi
• Kişi sayısı
• Çalışma süresi
• Isı yükü
• Nem yükü
• Koku yoğunluğu
• Üretim ekipmanları
• Kirletici türü
• Kirletici oluşum miktarı
• Gerekli basınç ilişkisi
• İlgili standart ve proje kriterleri

Ofis, mutfak, otopark, fabrika ve kimyasal işlem alanlarının aynı hava değişim değeriyle projelendirilmesi doğru değildir.

Hava Değişim Sayısı Nedir?

Hava değişim sayısı, bir mahaldeki toplam havanın teorik olarak bir saat içinde kaç kez yenilendiğini ifade eder.

Genel formül:

Hava debisi = Mahal hacmi × Saatlik hava değişim sayısı

Ancak bu yöntem tek başına her proje için yeterli değildir. İnsan yoğunluğu, kirletici kaynağı, lokal emiş ihtiyacı ve hava dağılımı ayrıca değerlendirilmelidir.

Aynı hava değişim sayısına sahip iki sistem, menfez yerleşimi ve hava akış yönü farklıysa aynı performansı göstermeyebilir.

Taze Hava ve Egzoz Dengesi

Bir mahalden dışarı atılan hava kadar kontrollü taze hava sağlanmadığında negatif basınç oluşur.

Aşırı negatif basınç:

• Kapıların zor açılmasına
• Kontrolsüz dış hava girişine
• Davlumbaz veya fan debisinin düşmesine
• Koku ve kirli havanın komşu mahallerden çekilmesine
• Yanma cihazlarında baca gazı geri tepmesine

neden olabilir.

Taze hava miktarının gereğinden fazla olması ise pozitif basınç oluşturarak koku, nem veya kirleticilerin komşu alanlara taşınmasına yol açabilir.

Bu nedenle üfleme ve egzoz hava debileri kullanım senaryosuna göre dengelenmelidir.

Pozitif ve Negatif Basınçlı Alanlar

Bazı alanlarda kontrollü basınç farkı özellikle istenir.

Pozitif basınç

Temiz alanlara çevredeki kirli havanın girişini sınırlandırmak için uygulanabilir.

Örnekler:

• Temiz üretim alanları
• Bazı laboratuvar bölümleri
• Hassas elektronik odaları
• Hijyenik paketleme alanları

Negatif basınç

Koku veya kirleticinin komşu alanlara yayılmasını önlemek amacıyla uygulanabilir.

Örnekler:

• Tuvaletler
• Endüstriyel mutfaklar
• Kimyasal işlem odaları
• Kirli üretim alanları
• Atık odaları

Basınç farkının sürdürülebilmesi için kapı, pencere ve yapı kaçakları da dikkate alınmalıdır.

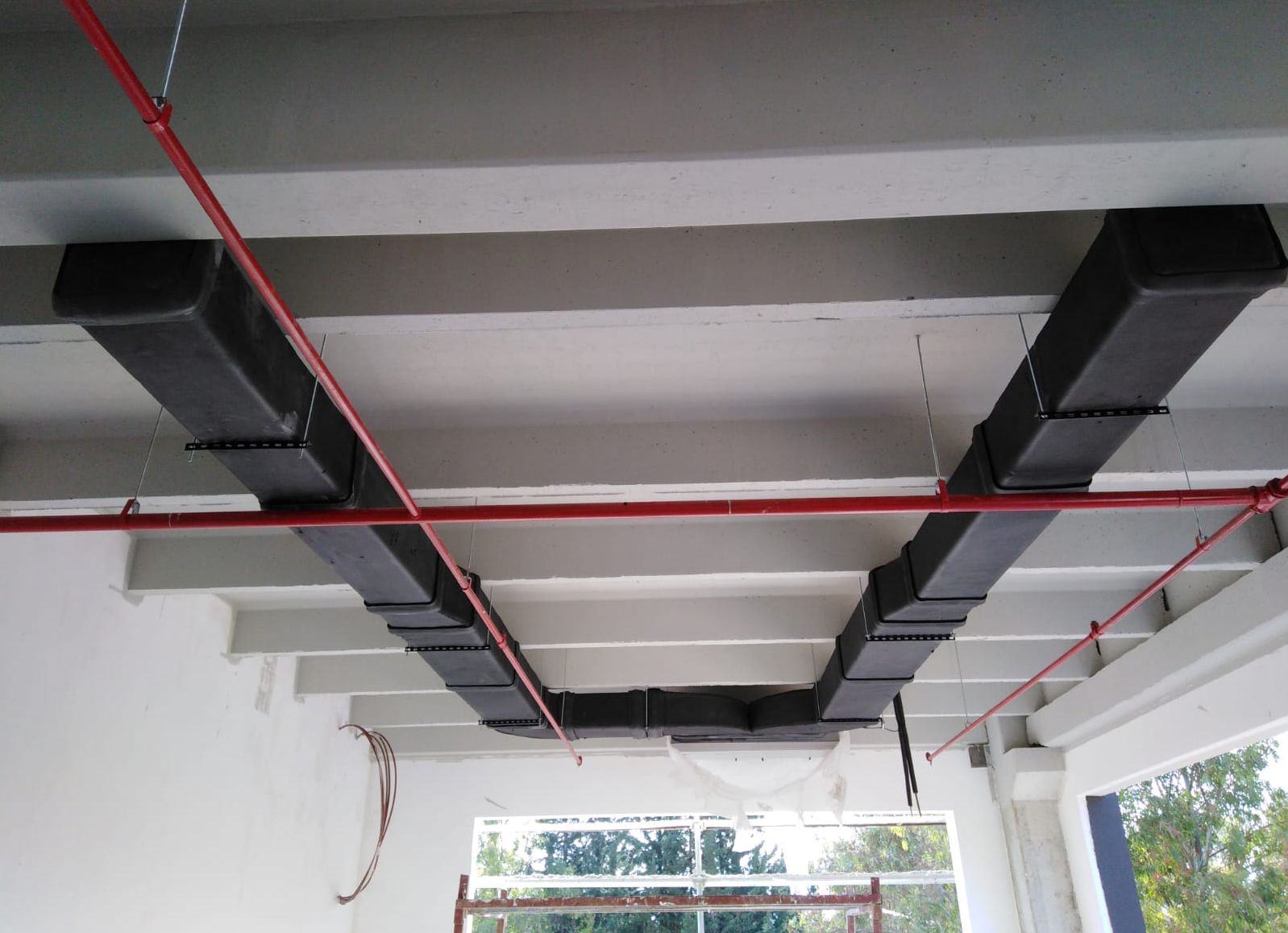

Havalandırma Kanalı Tasarımı

Hava kanalı ölçüleri, gerekli hava debisine ve kabul edilebilir kanal hızına göre belirlenir.

Gereğinden küçük kanal:

• Basınç kaybını artırır
• Gürültü oluşturur
• Fan enerji tüketimini yükseltir
• Yetersiz hava debisine yol açabilir

Gereğinden büyük kanal ise:

• Daha fazla yer kaplar
• İmalat maliyetini artırır
• Montajı zorlaştırır
• Tozlu sistemlerde taşıma hızının düşmesine neden olabilir

Kanal güzergâhının mümkün olduğunca kısa, düzenli ve az sayıda keskin dönüş içermesi gerekir.

Menfez Yerleşimi Neden Önemlidir?

Sistemde yeterli toplam hava debisinin bulunması tek başına yeterli değildir. Havanın mahal içinde doğru biçimde dağıtılması gerekir.

Yanlış menfez yerleşimi:

• Bazı bölgelerde havasızlık
• Kısa devre hava akışı
• Cereyan hissi
• Gürültü
• Sıcaklık farklılıkları
• Kirli havanın kullanım bölgesinden geçmesi

gibi sorunlara yol açabilir.

Taze hava menfeziyle egzoz menfezinin birbirine çok yakın yerleştirilmesi, temiz havanın mahalde dolaşmadan doğrudan tahliye edilmesine neden olabilir.

Filtrasyon Nasıl Seçilir?

Filtre türü, havadaki kirleticinin özelliklerine göre belirlenmelidir.

• Genel dış ortam tozu için mekanik filtreler
• İnce partiküller için yüksek verimli filtreler
• Koku ve belirli gazlar için aktif karbon
• Yağ sisi ve duman için elektrostatik filtre
• Yoğun üretim tozu için torbalı veya kartuş filtre
• İri toz ve talaş için siklon ön ayırıcı

kullanılabilir.

Hiçbir filtre türü her kirletici için uygun değildir. Partikül filtreleri gazları, karbon filtreler ise yüksek miktardaki toz ve yağı tek başına kontrol edemez.

Havalandırmada Enerji Verimliliği

Havalandırma sistemlerinde fanlar ve şartlandırılmış taze hava önemli enerji tüketimi oluşturabilir.

Enerji kullanımını azaltmak için:

• Kanal basınç kayıpları düşürülmeli
• Fan doğru çalışma noktasında seçilmeli
• Frekans konvertörü kullanılmalı
• İhtiyaca bağlı havalandırma uygulanmalı
• Filtreler düzenli değiştirilip temizlenmeli
• Hava kaçakları giderilmeli
• Isı geri kazanımı değerlendirilmeli
• Fanlar gereksiz yere tam kapasite çalıştırılmamalıdır

Isı geri kazanımı, talep kontrollü havalandırma ve bina otomasyonu, mevcut HVAC sistemlerinin enerji performansını iyileştirmek amacıyla kullanılan yöntemler arasındadır.

Sensörlü ve Otomasyonlu Havalandırma

Havalandırma sistemi farklı sensörlerden alınan verilere göre otomatik çalıştırılabilir.

Kullanılabilecek sensörler:

• Karbondioksit sensörü
• Karbonmonoksit sensörü
• Azot dioksit sensörü
• Sıcaklık sensörü
• Nem sensörü
• Basınç sensörü
• Uçucu organik bileşik sensörü
• Diferansiyel basınç sensörü
• Filtre kirlilik sensörü

Otomasyon sistemi:

• Fan hızını değiştirebilir
• Belirli bölgeleri devreye alabilir
• Damperleri açıp kapatabilir
• Filtre bakım uyarısı verebilir
• Arıza alarmı oluşturabilir
• Bina yönetim sistemine bilgi gönderebilir

Havalandırma Sistemi Projelendirme Süreci

1. Saha keşfi

Yapının mimarisi, kullanım alanları, cihazlar, tavan yüksekliği, şaftlar ve olası kanal güzergâhları incelenir.

2. Kullanım ve kirletici analizi

Alanlarda kaç kişinin bulunduğu, hangi işlemlerin yapıldığı ve ne tür kirleticilerin oluştuğu belirlenir.

3. Hava debisi hesabı

Her mahal veya emiş noktası için gerekli taze hava ve egzoz debileri hesaplanır.

4. Sistem tipinin seçilmesi

Doğal, mekanik, dengeli, lokal emişli veya ısı geri kazanımlı sistem seçenekleri değerlendirilir.

5. Kanal projesi

Kanal ölçüleri, güzergâhları, branşmanları ve menfez yerleşimleri belirlenir.

6. Fan ve ekipman seçimi

Hava debisi ve sistem basınç kaybına göre fanlar, filtreler, damperler ve diğer ekipmanlar seçilir.

7. İmalat

Hava kanalları, bağlantı parçaları, davlumbazlar ve gerekli özel ekipmanlar hazırlanır.

8. Montaj

Kanallar, fanlar, menfezler, filtreler ve otomasyon ekipmanları monte edilir.

9. Elektrik ve otomasyon bağlantıları

Fan panoları, hız kontrol cihazları ve sensörler devreye alınır.

10. Test ve dengeleme

Hava debileri ölçülür, damper ayarları yapılır, fan yönleri ve sistem basınçları kontrol edilir.

Özellikle lokal emiş sistemlerinde devreye alma işlemi, sistemin çalışanları kirleticilerden yeterince koruduğunun doğrulanması ve sonraki bakımlar için başlangıç performansının kaydedilmesi açısından önemlidir.

Havalandırma Sistemi Bakımı

Havalandırma sistemlerinin verimli ve güvenilir biçimde çalışması için düzenli bakım gerekir.

Bakım kapsamında:

• Fan kanatlarının temizliği
• Motor ve yatak kontrolü
• Kayış ve kasnak kontrolü
• Titreşim ölçümü
• Filtrelerin temizliği veya değişimi
• Kanal içi kirlilik kontrolü
• Menfez temizliği
• Damper çalışma testi
• Sensör kalibrasyonu
• Elektrik bağlantılarının kontrolü
• Hava debisi ölçümü
• Kanal sızdırmazlığı
• Isı geri kazanım cihazı temizliği
• Kontrol panosu ve otomasyon testi

yapılabilir.

Filtre kirliliği, kanal tıkanıklığı, gevşek kayış ve kirli fan kanatları sistem hava debisinin düşmesine ve enerji tüketiminin artmasına neden olabilir.

Havalandırma Sistemlerinde Yapılan Hatalar

• Hava debisini yalnızca alana göre belirlemek
• Taze hava ve egzoz dengesini kurmamak
• Yetersiz fan kapasitesi kullanmak
• Fanı toplam basınç kaybını hesaplamadan seçmek
• Kanal kesitlerini gereğinden küçük yapmak
• Fazla sayıda keskin dirsek kullanmak
• Taze hava ile egzoz menfezlerini birbirine yakın yerleştirmek
• Kirletici kaynağında lokal emiş kullanmamak
• Yanlış filtre türü seçmek
• Filtre bakımına erişim bırakmamak
• Kanal bağlantılarındaki hava kaçaklarını önemsememek
• Gürültü ve titreşimi dikkate almamak
• Egzoz çıkışını pencere veya taze hava girişine yakın konumlandırmak
• Sistemi ölçüm ve dengeleme yapmadan teslim etmek
• Fanların sürekli gereksiz şekilde tam kapasite çalıştırılması

Bu hatalar iç ortam hava kalitesinin bozulmasına, yüksek enerji tüketimine, gürültüye ve sistem performansının düşmesine neden olabilir.

Neden Neksa Havalandırma?

Neksa Havalandırma olarak havalandırma projelerini yalnızca fan veya kanal montajı olarak değerlendirmiyoruz. Temiz havanın alınmasından kirli havanın güvenli biçimde tahliye edilmesine kadar bütün sistemi birlikte planlıyoruz.

Hizmet kapsamımız:

• Yerinde keşif
• Hava debisi hesapları
• Taze hava sistemleri
• Egzoz havalandırma sistemleri
• Fabrika ve atölye havalandırması
• Restoran ve mutfak havalandırması
• Otopark havalandırması
• Lokal emiş sistemleri
• Isı geri kazanım sistemleri
• Havalandırma kanalı imalatı
• Fan seçimi ve montajı
• Menfez ve anemostad uygulamaları
• Filtre sistemleri
• Sensör ve otomasyon uygulamaları
• Kanal izolasyonu
• Sistem yenileme ve kapasite artırımı
• Test, devreye alma ve teknik destek

Her projeyi yapının mimari özelliklerine, işletmenin faaliyet alanına ve gerçek çalışma koşullarına göre hazırlıyoruz.

Antalya Havalandırma Sistemleri

Neksa Havalandırma olarak Antalya’da fabrika, atölye, otel, restoran, mağaza, ofis, depo, otopark ve üretim tesisleri için havalandırma sistemleri kuruyoruz.

Yeni sistemlerin yanı sıra mevcut havalandırma tesisatlarında:

• Kapasite artırımı
• Fan değişimi
• Kanal yenileme
• Taze hava eklenmesi
• Filtre sistemi kurulması
• Isı geri kazanım uygulaması
• Otomasyon ve sensör eklenmesi
• Gürültü ve titreşim iyileştirmesi
• Hava debisi ölçümü ve dengeleme

hizmetleri de sunuyoruz.

İşletmeniz için havalandırma sistemi kurulumu, mevcut sistemin yenilenmesi veya kapasite değerlendirmesi amacıyla Neksa Havalandırma ile iletişime geçebilirsiniz.

Neksa Havalandırma
Telefon: +90 545 620 32 11
