Havalandırma Kanalı İmalatı

Endüstriyel ve Ticari Yapılar İçin Projeye Özel Hava Kanalı Çözümleri

Havalandırma kanalı imalatı; temiz havanın yaşam ve çalışma alanlarına ulaştırılması, kirli havanın tahliye edilmesi, dumanın, tozun, kokunun ve proses havasının kontrollü biçimde taşınması için projeye özel kanal sistemlerinin üretilmesidir.

Hava kanalının yalnızca belirli ölçülerde sacın birleştirilmesi şeklinde değerlendirilmemesi gerekir. Kanal kesiti, kullanılacak malzeme, sac kalınlığı, çalışma basıncı, hava debisi, kanal hızı, sızdırmazlık seviyesi, askı aralıkları, izolasyon ve kullanım amacı birlikte belirlenmelidir.

Yanlış ölçülendirilmiş veya sızdıran kanallar; düşük hava debisine, yüksek enerji tüketimine, gürültüye, titreşime ve fan performansının düşmesine neden olabilir. SMACNA’nın kanal yapım standartları da metal hava kanallarının malzeme, takviye, bağlantı, montaj ve taşıma detaylarının sistemin basınç şartlarına göre düzenlenmesini esas alır.

Neksa Havalandırma olarak Antalya ve çevresinde ticari işletmeler, fabrikalar, oteller, restoranlar, hastaneler, otoparklar ve üretim tesisleri için havalandırma kanalı ölçülendirme, imalat, montaj, izolasyon ve yenileme hizmetleri sunuyoruz.

Havalandırma Kanalı Nedir?

Havalandırma kanalı; hava, duman, toz, buhar veya belirli proses gazlarının bir noktadan başka bir noktaya taşınmasını sağlayan metal hava dağıtım hattıdır.

Bir hava kanalı sistemi genellikle şu bileşenlerden oluşur:

• Düz kanal parçaları
• Dirsekler
• Redüksiyon ve genişlemeler
• Branşmanlar
• Te parçaları
• Menfez ve anemostad bağlantıları
• Damperler
• Esnek bağlantılar
• Askı ve taşıma elemanları
• Temizlik kapakları
• İzolasyon
• Fan ve cihaz bağlantıları

ASHRAE, kanal sistemini havayı veya diğer gazları bir noktadan başka bir noktaya taşımak için kullanılan kanal, dirsek ve bağlantı elemanları bütünü olarak tanımlar.

Havalandırma Kanalları Nerelerde Kullanılır?

Konfor havalandırma sistemleri

Ofis, mağaza, otel, hastane, okul ve benzeri yapılarda temiz havanın mahallere dağıtılması ve kullanılmış havanın tahliye edilmesi için kullanılır.

Endüstriyel havalandırma

Fabrika ve üretim alanlarında sıcak, kirli veya proses kaynaklı havanın taşınmasını sağlar.

Toz toplama sistemleri

Makine ve üretim noktalarından çekilen tozlu havayı filtre ünitesine taşır.

Endüstriyel mutfaklar

Davlumbaz altında toplanan yağlı, kokulu ve sıcak havayı fan ve baca sistemine ulaştırır.

Otopark havalandırması

Kapalı otoparklardaki egzoz havasının şaftlara veya egzoz fanlarına taşınmasında kullanılır.

Klima sistemleri

Klima santrali, fan-coil, rooftop veya merkezi iklimlendirme sistemlerinde şartlandırılmış havanın dağıtımını sağlar.

Duman tahliye sistemleri

Yangın senaryosu kapsamında dumanın belirli bölgelerden tahliye edilmesi amacıyla kullanılabilir. Bu uygulamalarda kanal malzemesi, yangına dayanım ve sızdırmazlık koşulları ayrıca değerlendirilmelidir.

Lokal emiş sistemleri

Kaynak dumanı, toz, sis, buhar ve gazların kaynağında yakalanarak filtre veya tahliye sistemine taşınmasını sağlar. OSHA’ya göre tipik bir lokal emiş sistemi; davlumbaz, kanal, hava temizleyici, fan ve baca bölümlerinden oluşur.

Havalandırma Kanalı Türleri

Dikdörtgen hava kanalları

Dikdörtgen kanallar, özellikle tavan yüksekliğinin sınırlı olduğu yapılarda yaygın olarak kullanılır.

Başlıca kullanım alanları:

• Alışveriş merkezleri
• Oteller
• Ofisler
• Hastaneler
• Restoranlar
• Endüstriyel tesisler
• Büyük hava debili ana hatlar

Dikdörtgen kanalın en ve boy oranı gereğinden fazla büyütülmemelidir. Çok basık kanallar daha fazla sac kullanımı, daha yüksek sürtünme kaybı ve ilave takviye ihtiyacı oluşturabilir.

Yuvarlak hava kanalları

Yuvarlak kanallar, hava akışının daha dengeli ilerlemesine ve kanal çevresinde daha düzgün basınç dağılımı oluşmasına yardımcı olabilir.

Avantajları:

• Düşük yüzey alanı
• Daha az bağlantı noktası
• Yüksek rijitlik
• Düşük sızıntı ihtimali
• Estetik açık tavan uygulamaları
• Montaj kolaylığı

Spiral hava kanalları

Spiral kanallar, sac şeridin spiral formda birleştirilmesiyle üretilen yuvarlak kanal sistemleridir.

Genellikle:

• Açık tavanlı mağazalarda
• Restoranlarda
• Spor salonlarında
• Fabrikalarda
• Depolarda
• Toz emiş sistemlerinde

kullanılır.

Oval hava kanalları

Yuvarlak kanalın avantajlarını daha düşük kanal yüksekliğiyle birleştirmeyi amaçlayan sistemlerdir. Tavan boşluğunun sınırlı olduğu projelerde değerlendirilebilir.

Esnek hava kanalları

Menfez, anemostad ve cihazların ana kanal hattına kısa mesafeli bağlantılarında kullanılır.

Esnek kanal:

• Uzun mesafeli ana hat olarak kullanılmamalı
• Gereğinden fazla bükülmemeli
• Ezilmeden monte edilmeli
• Sarkmayacak şekilde desteklenmeli
• Hava debisine uygun çapta seçilmelidir

Uzun ve kıvrımlı esnek kanallar basınç kaybını artırarak hava debisini düşürebilir.

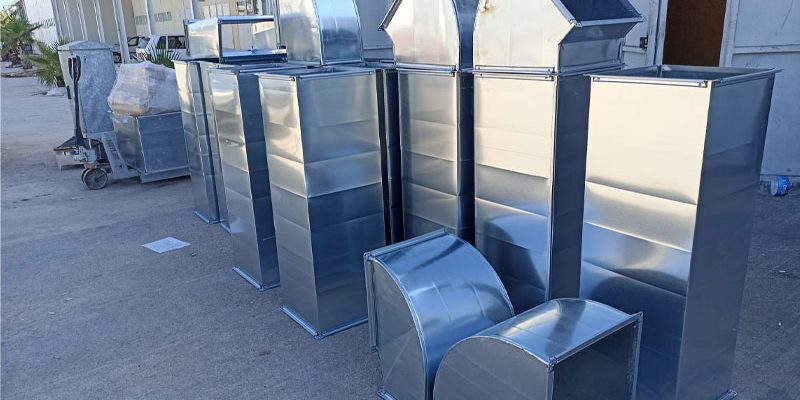

Galvaniz Hava Kanalı İmalatı

Galvaniz sac, ticari ve endüstriyel havalandırma uygulamalarında en yaygın kullanılan kanal malzemelerinden biridir.

Galvaniz kanal sistemleri şu alanlarda kullanılabilir:

• Temiz hava hatları
• Egzoz havası hatları
• Klima kanalları
• Otopark kanalları
• Fabrika havalandırması
• Genel ortam havalandırması
• Düşük ve orta sıcaklıktaki hava hatları

Galvaniz kaplama, sac yüzeyinin neme ve korozyona karşı korunmasına yardımcı olur. Ancak yüksek sıcaklık, yoğun kimyasal buhar, aşındırıcı gaz veya yoğun yağ yükü bulunan uygulamalarda farklı malzemeler gerekebilir.

Paslanmaz Hava Kanalı İmalatı

Paslanmaz hava kanalları; nem, yağ, kimyasal etki ve hijyen gereksiniminin yüksek olduğu projelerde tercih edilebilir.

Başlıca kullanım alanları:

• Endüstriyel mutfaklar
• Gıda üretim tesisleri
• Laboratuvarlar
• Kimyasal proses alanları
• Nemli ortamlar
• Hijyen gerektiren üretim tesisleri
• Korozyon riski bulunan egzoz hatları

Paslanmaz çeliğin sınıfı, taşınacak havanın ve prosesin özelliklerine göre seçilmelidir.

Siyah Sac Hava Kanalları

Siyah sac kanallar, belirli yüksek sıcaklık ve endüstriyel uygulamalarda kullanılabilir.

Örnek kullanım alanları:

• Kaynak dumanı hatları
• Sıcak hava tahliyesi
• Bazı mutfak egzoz sistemleri
• Endüstriyel proses kanalları
• Yangın ve duman tahliye uygulamaları

Siyah sacın korozyona karşı korunması için uygulamaya göre boya, kaplama veya izolasyon gerekebilir.

Alüminyum Hava Kanalları

Alüminyum kanallar hafiflik ve korozyon direnci gerektiren belirli uygulamalarda tercih edilebilir.

Ancak kullanılacağı sıcaklık, basınç ve yangın koşulları kontrol edilmeden malzeme seçimi yapılmamalıdır.

Hava Kanalı İmalatında Sac Kalınlığı

Kanal sacı kalınlığı yalnızca kanalın en büyük kenarına göre rastgele belirlenmemelidir.

Seçimde şu kriterler dikkate alınır:

• Kanal ölçüsü
• Çalışma basıncı
• Kanal şekli
• Bağlantı sistemi
• Takviye aralıkları
• Askı mesafeleri
• Taşınan havanın sıcaklığı
• Dış ortam kullanımı
• Titreşim yükü
• Temizlik ve bakım koşulları

Gereğinden ince sac kullanılması:

• Kanal yüzeyinde titreşime
• Şişme veya içe çökme oluşmasına
• Gürültüye
• Bağlantıların açılmasına
• Sızdırmazlığın bozulmasına

neden olabilir.

Gereğinden kalın sac kullanılması ise sistemi gereksiz şekilde ağırlaştırarak maliyeti ve taşıyıcı ihtiyacını artırır.

SMACNA kanal yapım standartları kanal malzemesi, takviye, bağlantı ve destek gereksinimlerini kanal ölçüsü ve basınç sınıfıyla ilişkilendirir.

Kanal Bağlantı Sistemleri

Flanşlı kanal bağlantısı

Dikdörtgen kanalların birbiriyle birleştirilmesinde kullanılan bağlantı yöntemidir.

Bağlantıda:

• Kanal flanşı
• Köşe parçaları
• Conta
• Cıvata veya klipsler
• Sızdırmazlık malzemesi

kullanılabilir.

Kenetli bağlantı

Sac parçalarının mekanik olarak katlanıp birbirine geçirilmesiyle oluşturulur.

Manşonlu bağlantı

Yuvarlak ve spiral kanallarda kanal parçalarının iç veya dış manşonla birleştirilmesini sağlar.

Kaynaklı bağlantı

Yüksek sızdırmazlık, sıcaklık, yağ veya kimyasal dayanım gereken özel kanal sistemlerinde kullanılabilir.

Bağlantı yöntemi, taşınacak havanın özelliğine ve gerekli sızdırmazlık seviyesine göre seçilmelidir.

Hava Kanalı Ölçüleri Nasıl Belirlenir?

Kanal ölçüsü, taşınması gereken hava debisine ve kabul edilebilir hava hızına göre hesaplanır.

Hesaplamada:

• Toplam hava debisi
• Kanal içi hava hızı
• Kullanım amacı
• İzin verilen basınç kaybı
• Gürültü sınırı
• Tavan boşluğu
• Branşman dağılımı
• Fan kapasitesi
• Filtre ve cihaz kayıpları

dikkate alınmalıdır.

Gereğinden küçük kanal:

• Hava hızını artırır
• Gürültü oluşturabilir
• Basınç kaybını yükseltir
• Fan enerji ihtiyacını artırır
• Menfezlerde rahatsız edici hava akımı oluşturabilir

Gereğinden büyük kanal ise:

• Daha fazla yer kaplar
• Malzeme maliyetini artırır
• Montajı zorlaştırır
• Düşük taşıma hızı gereken tozlu sistemlerde çökelmeye yol açabilir

Kanal Güzergâhı Neden Önemlidir?

Kanal güzergâhı mümkün olduğunca kısa, düzenli ve az sayıda keskin dönüş içerecek şekilde planlanmalıdır.

Gereksiz dirsekler, ani daralmalar ve sık bağlantılar:

• Basınç kaybını artırır
• Hava akışını düzensizleştirir
• Gürültüye neden olabilir
• Fanın çalışma noktasını etkileyebilir
• Enerji tüketimini artırabilir

ASHRAE, yüksek hızların ve birbirine yakın, karmaşık bağlantı elemanlarının türbülans, fazla basınç kaybı, gürültü ve fan kararsızlığı oluşturabileceğini belirtir.

Kanal Sızdırmazlığı

Kanal bağlantılarındaki hava kaçakları, fan tarafından taşınan havanın hedef noktaya ulaşmadan kaybolmasına neden olur.

Üfleme kanallarındaki kaçaklar:

• Mahallere ulaşan hava debisini azaltır
• Enerji kaybına neden olur
• Tavan arası veya şaftlara hava verilmesine yol açabilir

Emiş kanallarındaki kaçaklar ise:

• Kirli olmayan ortam havasının sisteme girmesine
• Emiş noktalarının performansının düşmesine
• Filtre ve fan yükünün artmasına
• Kirli havanın bağlantılardan sızmasına

neden olabilir.

ASHRAE, dış ortamda bulunan veya yüksek statik basınçta çalışan belirli kanal sistemleri için kaçak testlerinin önemini açıkça belirtir.

Sızdırmazlık için projeye göre:

• Kanal contası
• Mastik
• Sızdırmazlık bandı
• Flanş contası
• Kaynaklı birleşim

kullanılabilir.

Havalandırma Kanalı İzolasyonu

Kanal izolasyonu üç temel amaçla uygulanabilir:

Isı izolasyonu

Şartlandırılmış havanın sıcaklığını kanal boyunca korumaya yardımcı olur.

Yoğuşma kontrolü

Soğuk hava taşıyan kanalın dış yüzeyinde yoğuşma oluşmasını azaltır.

Ses izolasyonu

Fan ve hava hareketinden kaynaklanan sesin çevreye yayılmasını sınırlamaya yardımcı olur.

İzolasyon seçiminde:

• Kanal içi sıcaklığı
• Ortam sıcaklığı
• Bağıl nem
• Kanalın iç veya dış ortamda bulunması
• Yangın sınıfı
• Mekanik koruma ihtiyacı
• Gerekli izolasyon kalınlığı

değerlendirilmelidir.

Dış ortamda bulunan izolasyonlu kanallar ayrıca yağmur, güneş ve mekanik darbelere karşı uygun dış kaplamayla korunmalıdır.

Hava Kanalı Askı ve Taşıma Sistemleri

Kanal sistemi yapı elemanlarına güvenli şekilde sabitlenmelidir.

Taşıma sistemlerinde:

• Askı çubukları
• Trapez profiller
• Konsollar
• Kelepçeler
• Dübel ve ankrajlar
• Titreşim önleyici elemanlar

kullanılabilir.

Askı aralıkları belirlenirken kanal ölçüsü, sac kalınlığı, kanal ağırlığı, izolasyon ve ekipman yükleri dikkate alınmalıdır.

Fan, susturucu, filtre ve damper gibi ağır ekipmanlar yalnızca kanal tarafından taşınmamalı; bağımsız biçimde desteklenmelidir.

Hava Kanalı Takviyesi

Büyük kesitli veya yüksek basınçlı kanallar hava basıncı nedeniyle şişebilir, titreşebilir veya içe çökebilir.

Bu nedenle projeye göre:

• Köşebent takviyesi
• Profil çerçeve
• Sac nervürü
• İç gergi
• Dış kuşaklama

uygulanabilir.

Takviye aralığı ve yöntemi kanal ölçüsüyle çalışma basıncına göre belirlenmelidir.

Dirsek ve Dönüş Parçaları

Dirsekler kanal güzergâhındaki yön değişikliklerini sağlar.

Keskin ve küçük yarıçaplı dirsekler yüksek basınç kaybına ve türbülansa neden olabilir. Uygun projelerde geniş yarıçaplı dirsek veya yönlendirme kanatları kullanılabilir.

Dirsek içinde kullanılan yönlendirme kanatları:

• Hava akışını düzenleyebilir
• Basınç kaybını azaltabilir
• Gürültüyü sınırlandırabilir
• Dirsek çıkışındaki hava dağılımını iyileştirebilir

Ancak tozlu ve yağlı sistemlerde kanatların kir biriktirmesi ve temizlenebilirliği ayrıca değerlendirilmelidir.

Redüksiyon ve Geçiş Parçaları

Farklı ölçülerdeki iki kanalın birbirine bağlanmasını sağlar.

Ani daralma ve genişlemeler hava akışını bozabilir. Bu nedenle geçiş parçaları mümkün olduğunca uygun açı ve uzunlukta üretilmelidir.

Fan giriş ve çıkışındaki hatalı geçişler fan performansını olumsuz etkileyebilir.

Menfez ve Anemostad Bağlantıları

Kanal sistemi, havayı mahallere menfez ve anemostadlar üzerinden dağıtır veya toplar.

Bağlantıda:

• Plenum kutusu
• Esnek kanal
• Debi ayar damperi
• Bağlantı boynu
• Askı elemanları

kullanılabilir.

Menfezlere eşit hava ulaşması için kanal branşmanlarının dengelenmesi gerekir.

Damper Sistemleri

Debi ayar damperi

Kanal veya branşman içerisindeki hava miktarını ayarlamak için kullanılır.

Motorlu damper

Otomasyon sisteminden gelen komutla hava akışını açar, kapatır veya düzenler.

Yangın damperi

Yangın bölmeleri arasındaki kanal geçişlerinde alev ve sıcaklığın diğer bölümlere yayılmasını sınırlandırmak amacıyla kullanılır.

Duman damperi

Duman kontrol senaryosuna göre belirli kanal hatlarını açıp kapatabilir.

Damperlerin bakım ve test için erişilebilir noktalara yerleştirilmesi gerekir.

Temizleme ve Kontrol Kapakları

Tozlu, yağlı veya kirli hava taşıyan kanallarda düzenli temizlik için erişim kapakları bulunmalıdır.

Temizlik kapağı gerektirebilecek noktalar:

• Dirsekler
• Branşmanlar
• Fan giriş ve çıkışları
• Filtre öncesi ve sonrası
• Damperler
• Yatay kanal başlangıçları
• Yağ birikme ihtimali bulunan alanlar
• Uzun kanal hatları

Temizleme erişimi bırakılmayan sistemlerde biriken toz ve yağın giderilmesi zorlaşır.

Havalandırma Kanallarında Gürültü ve Titreşim

Gürültü şu nedenlerle oluşabilir:

• Yüksek kanal hızı
• Dar kanal kesiti
• Keskin dirsekler
• Uygunsuz fan seçimi
• Kanal yüzeyinde titreşim
• Yetersiz takviye
• Fanın kanala doğrudan titreşim aktarması
• Damperlerin yanlış konumlandırılması

Gürültüyü azaltmak için:

• Kanal hızı kontrol edilmeli
• Fan doğru çalışma noktasında seçilmeli
• Esnek bağlantı kullanılmalı
• Kanal yeterli şekilde takviye edilmeli
• Titreşim takozları uygulanmalı
• Gerektiğinde susturucu kullanılmalıdır

Havalandırma Kanalı İmalat Süreci

1. Saha keşfi

Mahal ölçüleri, tavan yüksekliği, cihaz konumları, şaftlar ve kanal güzergâhı incelenir.

2. Hava debilerinin belirlenmesi

Üfleme, emiş ve egzoz noktalarındaki gerekli hava miktarları hesaplanır.

3. Kanal ölçülendirmesi

Hava debisi, hız ve basınç kaybına göre kanal kesitleri belirlenir.

4. Malzeme seçimi

Galvaniz, paslanmaz, siyah sac veya uygulamaya uygun başka malzeme seçilir.

5. Sac kalınlığının belirlenmesi

Kanal ölçüsü ve basınç sınıfına göre gerekli sac kalınlığı ve takviye yöntemi belirlenir.

6. İmalat

Saclar projedeki ölçülere göre kesilir, bükülür, kenetlenir ve flanşlanır.

7. Bağlantı parçalarının hazırlanması

Dirsek, redüksiyon, branşman, plenum ve cihaz bağlantıları üretilir.

8. Montaj

Kanal parçaları askı sistemleriyle yapıya sabitlenir ve birleştirilir.

9. Sızdırmazlık uygulaması

Bağlantılar gerekli conta ve sızdırmazlık malzemeleriyle kapatılır.

10. İzolasyon

Isı, yoğuşma veya ses ihtiyacına göre kanal yüzeyine izolasyon uygulanır.

11. Fan ve ekipman bağlantıları

Fan, filtre, klima santrali, davlumbaz ve menfez bağlantıları tamamlanır.

12. Test ve dengeleme

Hava debileri, bağlantılar, damper ayarları, titreşim ve genel sistem çalışması kontrol edilir.

HSE, lokal emiş sistemlerinin devreye alınarak başlangıç performansının doğrulanmasını ve sonraki kontroller için bir referans oluşturulmasını önerir.

Havalandırma Kanalı Bakımı

Kanal sistemleri kullanım amacına göre belirli aralıklarla kontrol edilmelidir.

Bakım kapsamında:

• Kanal bağlantıları
• Askı ve konsollar
• İzolasyon
• Sızdırmazlık
• Kanal içi toz ve yağ birikimi
• Temizleme kapakları
• Damperler
• Esnek bağlantılar
• Menfezler
• Fan bağlantıları
• Korozyon ve darbe hasarı

incelenebilir.

Emiş sistemlerinde toz birikmesi, hasarlı kanal veya hava kaçağı sistem debisinin düşmesine ve kaynağında yakalama performansının kaybolmasına neden olabilir. HSE, hava akışının malzeme birikimi veya kanal hasarı gibi nedenlerle azalmasının lokal emiş sistemlerinde sık görülen performans kayıplarından biri olduğunu belirtir.

Havalandırma Kanalı İmalatında Yapılan Hatalar

• Kanal ölçülerini hava debisi hesabı yapmadan belirlemek
• Gereğinden ince sac kullanmak
• Basınç sınıfını dikkate almamak
• Yetersiz takviye uygulamak
• Askı aralıklarını fazla bırakmak
• Kanal birleşimlerini sızdırmaz yapmamak
• Fazla sayıda keskin dirsek kullanmak
• Fan girişine hatalı geçiş yapmak
• Soğuk hava kanalında izolasyon kullanmamak
• Dış ortam izolasyonunu korumasız bırakmak
• Temizleme kapağı oluşturmamak
• Esnek kanalı uzun ve kıvrımlı kullanmak
• Yangın bölmesi geçişlerini dikkate almamak
• Fan ve ağır ekipmanı kanal üzerine taşıtmak
• Test ve hava dengelemesi yapmamak

Bu hatalar hava debisinin düşmesine, enerji tüketiminin artmasına, gürültüye, yoğuşmaya ve sistemin kısa sürede deformasyona uğramasına neden olabilir.

Neden Neksa Havalandırma?

Neksa Havalandırma olarak havalandırma kanalını yalnızca ölçüye göre üretmiyor; sistemin hava debisini, basıncını, kullanım amacını ve montaj koşullarını birlikte değerlendiriyoruz.

Hizmet kapsamımız:

• Yerinde keşif
• Kanal güzergâhının belirlenmesi
• Hava debisi ve kanal ölçüsü hesabı
• Galvaniz kanal imalatı
• Paslanmaz kanal imalatı
• Siyah sac kanal imalatı
• Dikdörtgen kanal sistemleri
• Yuvarlak ve spiral kanal sistemleri
• Dirsek, redüksiyon ve branşman imalatı
• Kanal montajı
• Askı ve taşıma sistemleri
• Kanal izolasyonu
• Sızdırmazlık uygulaması
• Fan ve cihaz bağlantıları
• Menfez ve damper uygulamaları
• Mevcut kanal yenileme
• Bakım ve teknik destek

Her kanal sistemini işletmenin kullanım amacı, hava debisi ve saha koşullarına göre projeye özel hazırlıyoruz.

Antalya Havalandırma Kanalı İmalatı

Neksa Havalandırma olarak Antalya’da otel, restoran, fabrika, mağaza, ofis, hastane, otopark, depo ve üretim tesisleri için havalandırma kanalı imalatı ve montajı gerçekleştiriyoruz.

Yeni projelerin yanı sıra mevcut hava kanallarında:

• Kanal yenileme
• Kapasite artırımı
• Güzergâh değişikliği
• Fan bağlantısı düzenleme
• İzolasyon yenileme
• Hava kaçağı giderme
• Menfez ve damper ekleme
• Kanal temizleme erişimi oluşturma

hizmetleri de sunuyoruz.

İşletmenize özel havalandırma kanalı imalatı, ölçülendirme, montaj veya mevcut kanal sisteminin yenilenmesi için Neksa Havalandırma ile iletişime geçebilirsiniz.

Neksa Havalandırma
Telefon: +90 545 620 32 11
